Norma: DIN 618 | Serie HK
Tipo: Casquillo de agujas con extremos abiertos
Descripción general

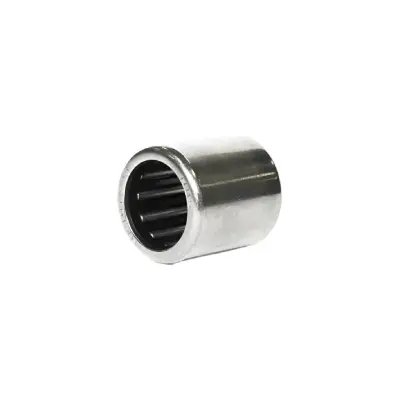

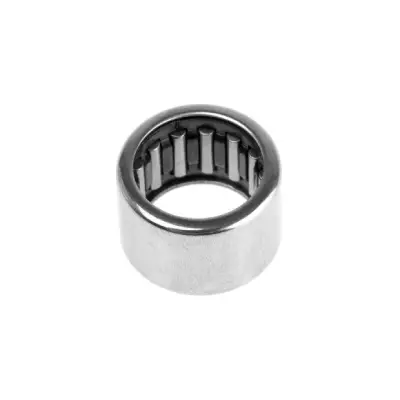

El casquillo de agujas NBS HK 2212 es una solución compacta y de alta precisión, diseñada para aplicaciones que requieren altas velocidades de rotación y capacidades de carga elevadas, con una construcción optimizada para espacios reducidos. Con extremos abiertos y un aro exterior delgado, permite un montaje directo sin necesidad de fijación axial adicional.

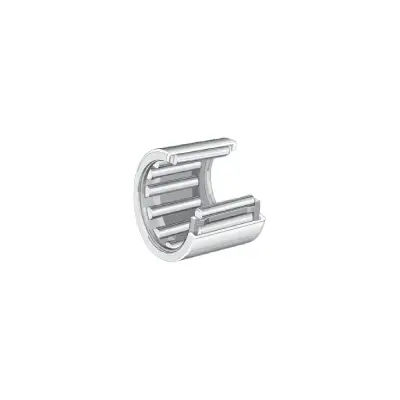

Gracias a su jaula interna, las agujas se mantienen guiadas con extrema precisión, reduciendo la fricción y el desgaste. Ideal para ejes sin aro interior, siempre que el eje posea la dureza adecuada (58–64 HRC).
Características técnicas
| Propiedad | Valor |
|---|---|
| Diámetro interior (Fw) | 22 mm |
| Diámetro exterior (D) | 28 mm |
| Longitud (C) | 12 mm |
| Material | Acero de alta resistencia |
| Tipo de extremos | Abiertos |
| Tipo de jaula | Jaula de agujas guiada |
| Lubricación | No incluido (con conservante) |
| Peso aproximado | 15 g |
Capacidades de carga y velocidad
| Tipo de carga | Valor |
|---|---|
| Carga dinámica (C) | 8,650 N |
| Carga estática (C₀) | 12,700 N |
| Velocidad límite | 10,450 rpm |
Requisitos de montaje
| Componente | Especificación |
|---|---|
| Tolerancia del alojamiento | H7 |
| Dureza del eje (si se usa sin aro interior) | 58–64 HRC |
| Montaje | Directo, sin fijación axial |
| Herramientas recomendadas | Anillos de control o calibre centrador |
Ventajas principales
- Ahorro de espacio gracias al aro exterior delgado.
- No requiere aro interior (con eje endurecido).
- Montaje sencillo sin fijación axial.
- Ideal para velocidades elevadas y cargas significativas.
- Versión sin sellado, ideal para lubricación externa o sellos opcionales.
Aplicaciones típicas
- Transmisiones industriales
- Maquinaria agrícola y de construcción
- Sistemas de automatización
- Equipos de elevación y transporte
- Herramientas industriales y motores compactos
