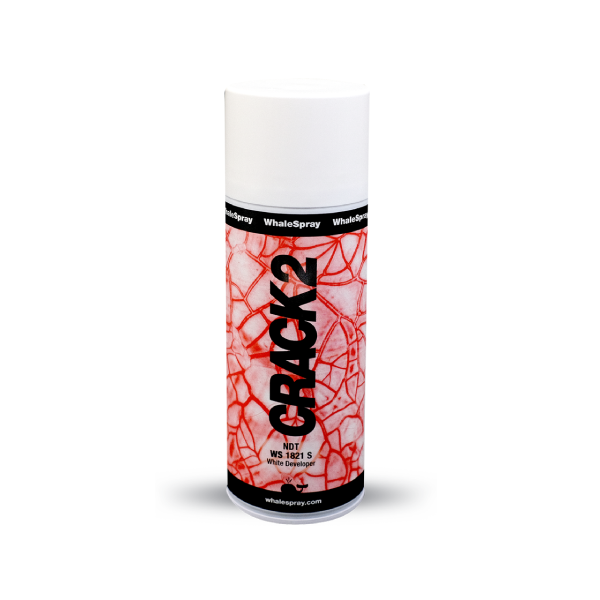

El WS 1821 S Crack 2 es un revelador blanco en formato spray, diseñado para la detección de discontinuidades superficiales mediante ensayos con líquidos penetrantes visibles. Permite identificar defectos como fisuras, poros y pequeñas grietas en componentes metálicos y otras superficies compatibles, facilitando su inspección y evaluación.
Este producto forma parte de un sistema de inspección de tres etapas que se utiliza junto con el limpiador WS 3050 S Crack 3 y el penetrante rojo WS 1820 S Crack 1. Tras eliminar el exceso de penetrante y secar la superficie, el revelador se aplica en una capa fina y uniforme, favoreciendo la aparición de indicaciones visibles en las zonas donde existen discontinuidades.
Su secado ultrarrápido permite iniciar la inspección en poco tiempo, sin necesidad de un secado forzado en condiciones ambientales adecuadas. Además, puede utilizarse con luz natural y ofrece una aplicación sencilla gracias a su formato pulverizador.
El WS 1821 S está desarrollado para aplicaciones de ensayos no destructivos (END) y se referencia en documentación técnica relacionada con diversas normas internacionales, entre ellas ASTM E-165, ASTM E1417, ISO 3452-1, ISO 3452-2 y ASME Sección V. La conformidad específica debe verificarse según la edición aplicable de cada norma y los requisitos del procedimiento de inspección.
Características y ventajas
- Revelador blanco para ensayos con líquidos penetrantes visibles.
- Facilita la detección de fisuras, poros y otras discontinuidades superficiales.
- Secado ultrarrápido a temperatura ambiente.
- Aplicación mediante pulverización para obtener una película fina y uniforme.
- Permite realizar inspecciones con luz natural.
- Fácil eliminación con agua o disolventes compatibles, según el procedimiento utilizado.
- Limpieza rápida que contribuye a reducir el tiempo de trabajo.
- Adecuado para procedimientos de inspección industrial mediante líquidos penetrantes.
- Vida útil de cinco años desde la fecha de fabricación, siempre que se respeten las condiciones de almacenamiento recomendadas.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Producto | WS 1821 S Crack 2 |
| Tipo | Revelador para ensayos no destructivos |
| Aspecto | Líquido |
| Color | Blanco |
| Formato | Spray |
| Método de inspección | Líquidos penetrantes visibles |
| Aplicación | Pulverización sobre la superficie inspeccionada |
| Tiempo de secado | Muy rápido |
| Tiempo mínimo de examen | 10 minutos |
| Tiempo máximo de examen indicado | 4 horas |
| Temperatura de aplicación del penetrante | De 4 °C a 52 °C |
| Tiempo recomendado de penetración | De 10 a 20 minutos, entre 10 °C y 52 °C |
| Eliminación de residuos | Agua o disolvente compatible, según el procedimiento |
| Vida útil | 5 años desde la fecha de fabricación, bajo condiciones de almacenamiento adecuadas |
| Ficha técnica | TDSWS1821SES, edición 1.0 |
| Fecha de la ficha técnica | 30/08/2023 |
Normas y referencias técnicas
El producto se relaciona con las siguientes normas y referencias para ensayos no destructivos:
- ASTM E-165.
- ASTM E 1220.
- EN 571.
- ISO 3452-1.
- ISO 3452-2.
- ASTM E1417.
- AMS 2644.
- ASME Sección V, artículo 6, T641.
- REACH.
La aplicabilidad de cada norma depende del procedimiento de inspección, la edición vigente y los requisitos técnicos del sector correspondiente.
Aplicaciones recomendadas
El WS 1821 S Crack 2 está indicado para inspecciones industriales en las que sea necesario detectar discontinuidades abiertas a la superficie mediante líquidos penetrantes visibles. Puede utilizarse en el control de calidad de soldaduras, componentes metálicos, piezas mecanizadas y elementos sometidos a inspección técnica.
Es especialmente útil en talleres de fabricación, mantenimiento industrial, calderería y procesos de control de calidad, donde la detección visual de fisuras y poros resulta esencial para evaluar la integridad superficial de las piezas.
Modo de empleo
1. Limpieza de la superficie
- Limpie la pieza con WS 3050 S Crack 3 o con el producto de limpieza especificado en el procedimiento. Elimine óxido, grasa, aceite, suciedad, pintura y otros contaminantes que puedan impedir la penetración del producto. Antes de continuar, asegúrese de que la superficie esté completamente seca.
2. Aplicación del penetrante
- Aplique el penetrante rojo WS 1820 S Crack 1 sobre toda la zona que se vaya a inspeccionar. Puede utilizar pulverización, brocha o inmersión, según la geometría de la pieza. El tiempo de penetración recomendado es de 10 a 20 minutos, con una temperatura ambiente de entre 10 °C y 52 °C.
3. Eliminación del exceso de penetrante
- Retire el exceso de penetrante utilizando agua o un disolvente compatible, siguiendo el procedimiento establecido. Evite el uso excesivo de disolvente, ya que podría eliminar el penetrante de las discontinuidades e impedir su correcta detección. Deje secar completamente la superficie antes de aplicar el revelador.
4. Aplicación del revelador blanco
- Pulverice el WS 1821 S Crack 2 hasta cubrir la zona de inspección con una película fina y uniforme. El producto se seca rápidamente a temperatura ambiente, favoreciendo la aparición de indicaciones visibles en las zonas con posibles defectos.
5. Inspección de la pieza
- Examine la superficie una vez seco el revelador. El tiempo de examen no debe ser inferior a 10 minutos ni superar las 4 horas, de acuerdo con las indicaciones de la ficha técnica. Se recomienda realizar la evaluación siguiendo el procedimiento de inspección aplicable y por personal cualificado.
6. Limpieza posterior
- Cuando sea necesario, elimine los residuos de penetrante y revelador después de la inspección mediante agua o un disolvente compatible, según las exigencias del proceso y del servicio posterior de la pieza.
Almacenamiento y conservación
La vida útil indicada es de cinco años desde la fecha de fabricación, siempre que el producto se conserve en las condiciones de almacenamiento recomendadas por el fabricante. Para garantizar sus prestaciones, consulte las indicaciones del envase y la ficha técnica vigente.
