Características generales:

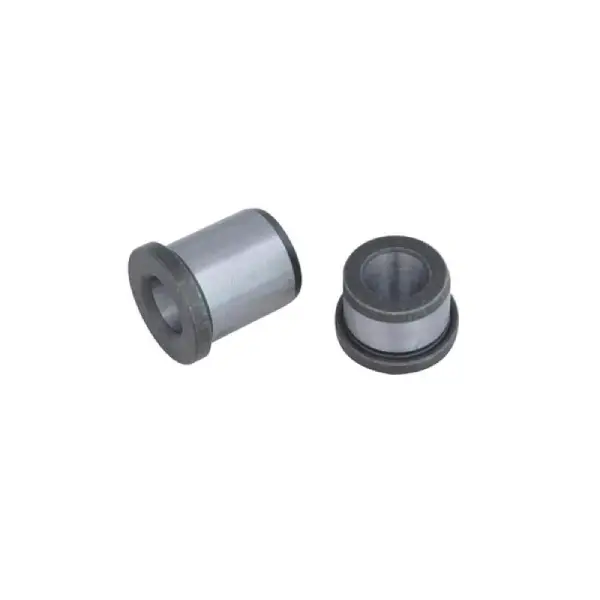

Casquillo guía broca con valona
Forma A
Material 16 Cr Ni 4
Tratamiento térmico: cementado y templado
Dureza Hrc 60 ±2
Rectificado F7 (ØD) n6 (ØD1)
 CORTO • short • court • curto |
||||||
|---|---|---|---|---|---|---|

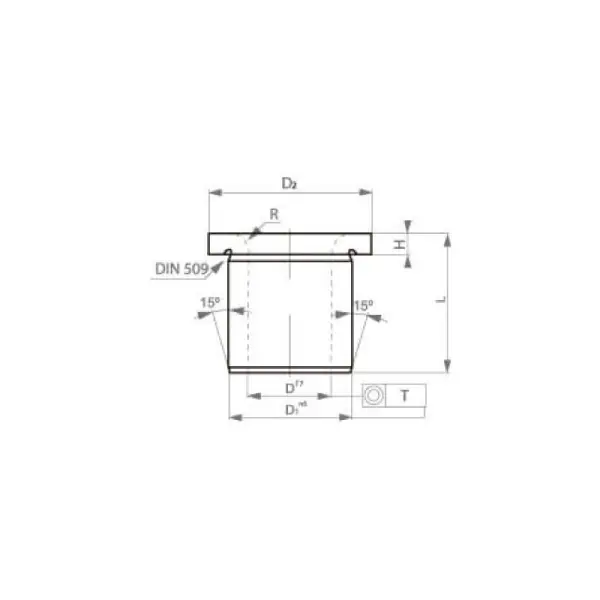

| D | ∅ ↑ | D1 | D2 | Ref. | L | H |
| 0,9 – 1,0 | 0,1 | 3 | 6 | 172C-**,** | 6 | 2 |
| 1,1 – 1,8 | 0,1 | 4 | 7 | 172C-**,** | 6 | 2 |
| 1,9 – 2,6 | 0,1 – 0,25 | 5 | 8 | 172C-**,** | 6 | 2 |
| 2,7 – 3,3 | 0,1 – 0,25 | 6 | 9 | 172C-**,** | 8 | 2,5 |
| 3,4 – 4,0 | 0,1 – 0,25 | 7 | 10 | 172C-**,** | 8 | 2,5 |
| 4,1 – 5,0 | 0,1 – 0,25 | 8 | 11 | 172C-**,** | 8 | 2,5 |
| 5,1 – 6,0 | 0,1 – 0,25 | 10 | 13 | 172C-**,** | 10 | 3 |
| 6,1 – 8,0 | 0,1 – 0,25 | 12 | 15 | 172C-**,** | 10 | 3 |
| 8,1 – 10 | 0,1 – 0,25 | 15 | 18 | 172C-**,** | 12 | 3 |
| 10,1 – 12 | 0,1 – 0,25 | 18 | 22 | 172C-**,** | 12 | 4 |
| 12,1 – 15 | 0,1 – 0,25 | 22 | 26 | 172C-**,** | 16 | 4 |
| 15,25 – 18 | 0,25 | 26 | 30 | 172C-**,** | 16 | 4 |
| 18,25 – 22 | 0,25 | 30 | 34 | 172C-**,** | 20 | 5 |
| 22,25 – 26 | 0,25 | 35 | 39 | 172C-**,** | 20 | 5 |
| 26,25 – 30 | 0,25 | 42 | 46 | 172C-**,** | 25 | 5 |
| 30,25 – 35 | 0,25 | 48 | 52 | 172C-**,** | 25 | 5 |
| 35,5 – 42 | 0,5 | 55 | 59 | 172C-**,** | 30 | 5 |
| 42,5 – 48 | 0,5 | 62 | 66 | 172C-**,** | 30 | 6 |
| 48,5 – 55 | 0,5 | 70 | 74 | 172C-**,** | 30 | 6 |
| 56 – 63 | 1,0 | 78 | 82 | 172C-**,** | 35 | 6 |
