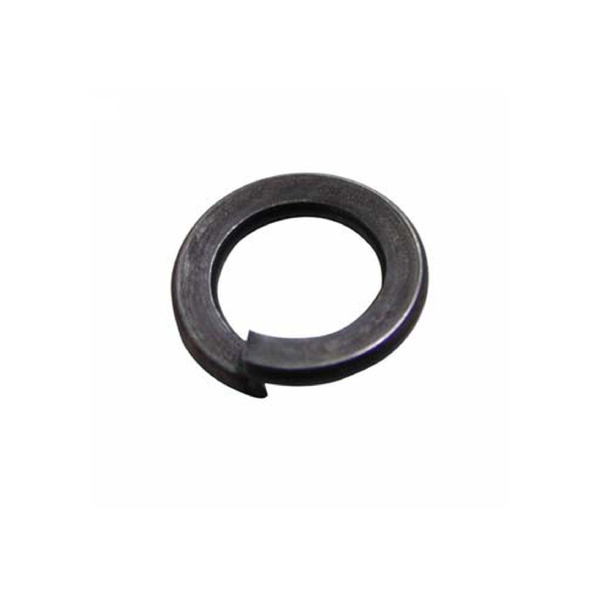

Arandela Grower DIN 127B – Sin Baño
La arandela DIN 127B, conocida comúnmente como arandela Grower, es un elemento de fijación elástico esencial para garantizar la seguridad en uniones atornilladas. Su diseño helicoidal con extremos planos permite absorber vibraciones y evitar el aflojamiento accidental del tornillo.
Este modelo se presenta en acero bruto (sin baño), manteniendo las propiedades puras del material. Es la opción ideal para aplicaciones industriales donde se prevé un tratamiento técnico posterior o el ambiente es controlado.
Guía de Medidas (Esquema Técnico)
- d: Diámetro interior (ajustado a la métrica del tornillo).
- D: Diámetro exterior total.
- s: Espesor de la sección de la arandela.
- b: Ancho de la sección de la arandela.
- h: Altura mínima de la arandela en estado libre.
- H: Altura máxima de la arandela en estado libre.
Características generales
- Material: Acero para muelles de alta resistencia.
- Acabado: Sin baño (Acero natural / Negro).
- Normativa: DIN 127B / Forma B (Extremos rectos).
- Uso: Antivibratorio y de seguridad.
- Forma de venta: Por unidades.
Tabla de Especificaciones Técnicas (mm)
| Métrica | d (Int.) | D (Ext.) | h (mín) | H (máx) | b | s (esp) |
|---|---|---|---|---|---|---|
| M-05 | 5,1 | 9,2 | 2,4 | 2,8 | 1,8 | 1,2 |
| M-06 | 6,1 | 11,8 | 3,2 | 3,8 | 2,5 | 1,6 |
| M-08 | 8,1 | 14,8 | 4,0 | 4,7 | 3,0 | 2,0 |
| M-12 | 12,2 | 21,1 | 5,0 | 5,9 | 4,0 | 2,5 |
| M-14 | 14,2 | 24,1 | 6,0 | 7,1 | 4,5 | 3,0 |
| M-16 | 16,2 | 27,4 | 7,0 | 8,3 | 5,0 | 3,5 |
| M-18 | 18,2 | 29,4 | 7,0 | 8,3 | 5,0 | 3,5 |
| M-20 | 20,2 | 33,6 | 8,0 | 9,4 | 6,0 | 4,0 |
| M-22 | 22,5 | 35,9 | 8,0 | 9,4 | 6,0 | 4,0 |
| M-24 | 24,5 | 40,0 | 10,0 | 11,8 | 7,0 | 5,0 |
Consejo de uso: Al ser acero sin tratamiento superficial, se recomienda su instalación con una ligera capa de aceite o en montajes que vayan a ser pintados posteriormente para evitar la corrosión.
